    OK536N-C+UVC摄像头+10寸LVDS屏幕实现实时采集绘制(纯软方案)

    飞凌嵌入式专区
    1
    1
    50
    正在加载更多帖子
    • 从旧到新
    • 从新到旧
    • 最多赞同
    回复
    • 在新帖中回复
    登录后回复
    此主题已被删除。只有拥有主题管理权限的用户可以查看。
    • TrueDei
      TrueDei LV 3 最后由 编辑

      突如其来想法

      恰好看到OK536N-C的手册支持UVC，手里恰好有一个UVC摄像头，也恰好有一个LVDS的屏幕，也恰好产生了一个好奇的想法：

      是否可以实时采集UVC摄像头的数据然后通过LVDS屏幕绘制出来？

      如果可以实现的话，还可以继续延伸，例如：增加AI的一些应用，通过LVDS实时显示出来。

      先来看下效果


      为好奇买单

      为了能快速为我的好奇买单，按照初步调试一个板子的经验，肯定先翻看官方的doc手册，是否支持UVC(USB Video Class).

      第一步：确定是否支持：

      在Tina_Linux_USB_开发指南.pdf中有说明，是支持UVC的：

      Device Drivers ‑‑‑>
<*> Multimedia support ‑‑‑>
[*] Media USB Adapters ‑‑‑>
<*> USB Video Class (UVC)
[*] UVC input events device support

      第二步：查找是否有案例

      因为OK536N-C是基于全志T536的，所以飞凌+强强联手，案例也会弥补一些全志官方空缺的demo.

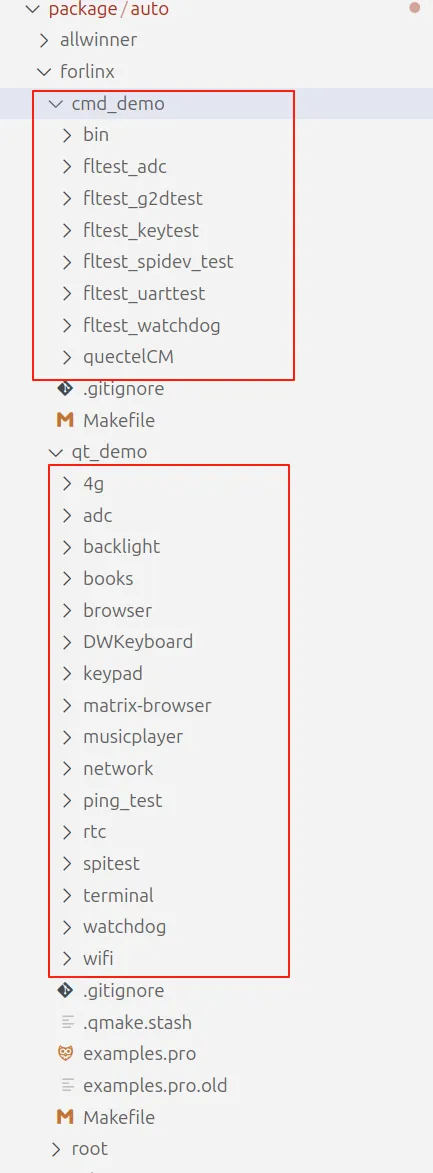

      现在看下飞凌的demo：在forlinx目录下

      飞凌的团队确实缺少了这个我这个好奇想法的功能demo的支持。


      再来看下全志官方的demo：

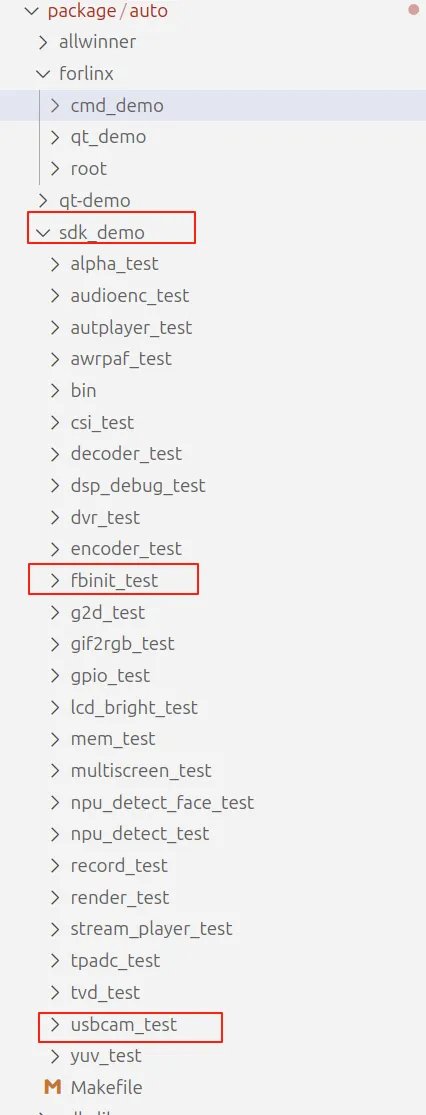

      有2个demo比较好奇，一个是fbinit_test和usbcam_test


      fbinit_test的功能描述：

      此demo用于清除当前显示的fb的数据，让显示屏上处于干净的状态，方便测试应用送显。

      usbcam_test的功能描述：

      此demo用于验证usb camera功能是否正常。

      没错，这两个就是我们实现的基石，就是快速开发的地基。

      现在目标找到了！！！

      开始买单

      了解清楚你UVC摄像头和LVDS屏幕的参数。

      例如我的UVC摄像头支持YUYV(YUYV 4:2:2)/H264/H265/MJPG(Motion-JPEG):

      而且每个格式下还支持不同的分辨率和帧率。

      camName=HD Camera,devName=Input 1,camPath=/dev/video1
fmt index=0,description=YUYV 4:2:2,pixelformat=YUYV,v_fmt_type=0
framsize.discrete.height=720,framsize.discrete.width=1280,framsize.frameRates.size()=2,frameRates=,10,5
framsize.discrete.height=576,framsize.discrete.width=1024,framsize.frameRates.size()=6,frameRates=,30,25,20,15,10,5
framsize.discrete.height=600,framsize.discrete.width=800,framsize.frameRates.size()=2,frameRates=,10,5
framsize.discrete.height=448,framsize.discrete.width=800,framsize.frameRates.size()=6,frameRates=,30,25,20,15,10,5
framsize.discrete.height=480,framsize.discrete.width=640,framsize.frameRates.size()=5,frameRates=,25,20,15,10,5
framsize.discrete.height=360,framsize.discrete.width=640,framsize.frameRates.size()=6,frameRates=,30,25,20,15,10,5
framsize.discrete.height=270,framsize.discrete.width=480,framsize.frameRates.size()=6,frameRates=,30,25,20,15,10,5
framsize.discrete.height=180,framsize.discrete.width=320,framsize.frameRates.size()=6,frameRates=,30,25,20,15,10,5
fmt index=1,description=Motion-JPEG,pixelformat=MJPG,v_fmt_type=1
framsize.discrete.height=1080,framsize.discrete.width=1920,framsize.frameRates.size()=6,frameRates=,30,25,20,15,10,5
framsize.discrete.height=896,framsize.discrete.width=1600,framsize.frameRates.size()=6,frameRates=,30,25,20,15,10,5
framsize.discrete.height=720,framsize.discrete.width=1280,framsize.frameRates.size()=6,frameRates=,30,25,20,15,10,5
framsize.discrete.height=576,framsize.discrete.width=1024,framsize.frameRates.size()=6,frameRates=,30,25,20,15,10,5
framsize.discrete.height=540,framsize.discrete.width=960,framsize.frameRates.size()=6,frameRates=,30,25,20,15,10,5
framsize.discrete.height=600,framsize.discrete.width=800,framsize.frameRates.size()=6,frameRates=,30,25,20,15,10,5
framsize.discrete.height=448,framsize.discrete.width=800,framsize.frameRates.size()=6,frameRates=,30,25,20,15,10,5
framsize.discrete.height=576,framsize.discrete.width=720,framsize.frameRates.size()=6,frameRates=,30,25,20,15,10,5
framsize.discrete.height=480,framsize.discrete.width=720,framsize.frameRates.size()=6,frameRates=,30,25,20,15,10,5
framsize.discrete.height=480,framsize.discrete.width=640,framsize.frameRates.size()=6,frameRates=,30,25,20,15,10,5
framsize.discrete.height=360,framsize.discrete.width=640,framsize.frameRates.size()=6,frameRates=,30,25,20,15,10,5
framsize.discrete.height=270,framsize.discrete.width=480,framsize.frameRates.size()=6,frameRates=,30,25,20,15,10,5
framsize.discrete.height=288,framsize.discrete.width=352,framsize.frameRates.size()=6,frameRates=,30,25,20,15,10,5
framsize.discrete.height=240,framsize.discrete.width=320,framsize.frameRates.size()=6,frameRates=,30,25,20,15,10,5
fmt index=2,description=H.264,pixelformat=H264,v_fmt_type=2
framsize.discrete.height=1080,framsize.discrete.width=1920,framsize.frameRates.size()=6,frameRates=,30,25,20,15,10,5
framsize.discrete.height=896,framsize.discrete.width=1600,framsize.frameRates.size()=6,frameRates=,30,25,20,15,10,5
framsize.discrete.height=720,framsize.discrete.width=1280,framsize.frameRates.size()=6,frameRates=,30,25,20,15,10,5
framsize.discrete.height=576,framsize.discrete.width=1024,framsize.frameRates.size()=6,frameRates=,30,25,20,15,10,5
framsize.discrete.height=540,framsize.discrete.width=960,framsize.frameRates.size()=6,frameRates=,30,25,20,15,10,5
framsize.discrete.height=600,framsize.discrete.width=800,framsize.frameRates.size()=6,frameRates=,30,25,20,15,10,5
framsize.discrete.height=448,framsize.discrete.width=800,framsize.frameRates.size()=6,frameRates=,30,25,20,15,10,5
framsize.discrete.height=576,framsize.discrete.width=720,framsize.frameRates.size()=6,frameRates=,30,25,20,15,10,5
framsize.discrete.height=480,framsize.discrete.width=720,framsize.frameRates.size()=6,frameRates=,30,25,20,15,10,5
framsize.discrete.height=480,framsize.discrete.width=640,framsize.frameRates.size()=6,frameRates=,30,25,20,15,10,5
framsize.discrete.height=360,framsize.discrete.width=640,framsize.frameRates.size()=6,frameRates=,30,25,20,15,10,5
framsize.discrete.height=270,framsize.discrete.width=480,framsize.frameRates.size()=6,frameRates=,30,25,20,15,10,5
framsize.discrete.height=288,framsize.discrete.width=352,framsize.frameRates.size()=6,frameRates=,30,25,20,15,10,5
framsize.discrete.height=240,framsize.discrete.width=320,framsize.frameRates.size()=6,frameRates=,30,25,20,15,10,5
fmt index=3,description=35363248-0000-0010-8000-00aa003,pixelformat=,v_fmt_type=2
framsize.discrete.height=1080,framsize.discrete.width=1920,framsize.frameRates.size()=6,frameRates=,30,25,20,15,10,5
framsize.discrete.height=896,framsize.discrete.width=1600,framsize.frameRates.size()=6,frameRates=,30,25,20,15,10,5
framsize.discrete.height=720,framsize.discrete.width=1280,framsize.frameRates.size()=6,frameRates=,30,25,20,15,10,5
framsize.discrete.height=576,framsize.discrete.width=1024,framsize.frameRates.size()=6,frameRates=,30,25,20,15,10,5
framsize.discrete.height=540,framsize.discrete.width=960,framsize.frameRates.size()=6,frameRates=,30,25,20,15,10,5
framsize.discrete.height=600,framsize.discrete.width=800,framsize.frameRates.size()=6,frameRates=,30,25,20,15,10,5
framsize.discrete.height=448,framsize.discrete.width=800,framsize.frameRates.size()=6,frameRates=,30,25,20,15,10,5
framsize.discrete.height=576,framsize.discrete.width=720,framsize.frameRates.size()=6,frameRates=,30,25,20,15,10,5
framsize.discrete.height=480,framsize.discrete.width=720,framsize.frameRates.size()=6,frameRates=,30,25,20,15,10,5
framsize.discrete.height=480,framsize.discrete.width=640,framsize.frameRates.size()=6,frameRates=,30,25,20,15,10,5
framsize.discrete.height=360,framsize.discrete.width=640,framsize.frameRates.size()=6,frameRates=,30,25,20,15,10,5
framsize.discrete.height=270,framsize.discrete.width=480,framsize.frameRates.size()=6,frameRates=,30,25,20,15,10,5
framsize.discrete.height=288,framsize.discrete.width=352,framsize.frameRates.size()=6,frameRates=,30,25,20,15,10,5
framsize.discrete.height=240,framsize.discrete.width=320,framsize.frameRates.size()=6,frameRates=,30,25,20,15,10,5
============================================================

      LVDS屏幕：

      1、支持RGB888的1280*800的分辨率；

      有了这些参数，就可以很清楚的知道下一步要干什么。

      1、选择采集的格式，因为转RGB,使用YUV是比较合适的，纯软件也简单一些。

      所以我们选择采集YUV,才从YUV中选择一个何时的分辨率，我们选择1280*720的，因为这个最接近LVDS屏幕的最大分辨率：

      fmt index=0,description=YUYV 4:2:2,pixelformat=YUYV,v_fmt_type=0
framsize.discrete.height=720,framsize.discrete.width=1280,framsize.frameRates.size()=2,frameRates=,10,5

      实现功能

      1、获取UVC相机的各种参数

      这里用到了我的一个开源项目中的一个代码。

      https://github.com/truedei/UPlayer

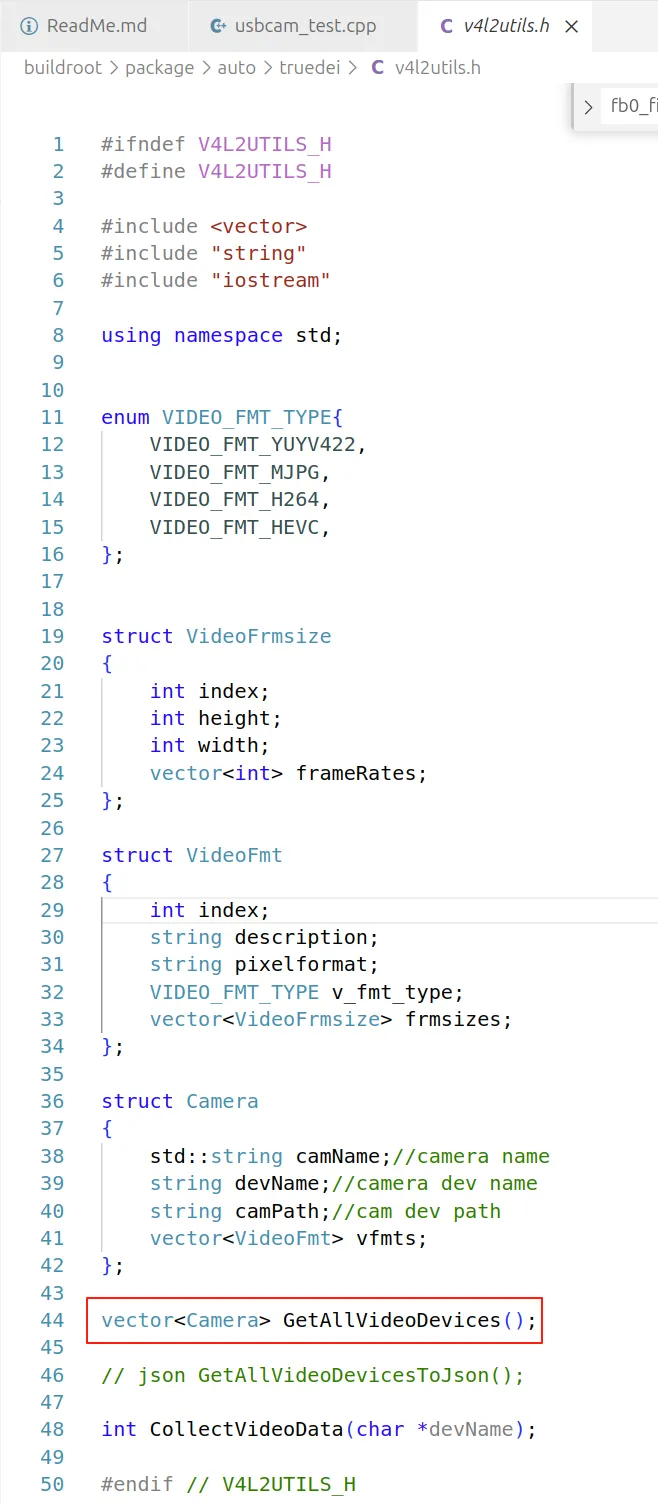

      https://github.com/truedei/UPlayer/blob/main/src/core/utils/v4l2utils.h

      https://github.com/truedei/UPlayer/blob/main/src/core/utils/v4l2utils.cpp

      直接复制出来小改后使用即可.


      然后就可以得到UVC的各种参数：

      #include "v4l2utils.h"

int main(int argc, char *argv[]) {

  // 查询所有拥有video能力的USB设备
  {
    vector<Camera> cms = GetAllVideoDevices();
    for(auto c: cms)
    {
        cout << "camName=" << c.camName.c_str()
        << ",devName=" << c.devName.c_str()
        << ",camPath=" << c.camPath.c_str() << endl;

        auto vfmts = c.vfmts;
        for(auto fmt: vfmts)
        {
            cout << "fmt index=" << fmt.index
                << ",description=" << fmt.description.c_str()
                << ",pixelformat=" << fmt.pixelformat
                << ",v_fmt_type=" << fmt.v_fmt_type
                << endl;
            auto frmsizes = fmt.frmsizes;
            for(auto fs: frmsizes)
            {
                cout << "framsize.discrete.height="  << fs.height
                    << ",framsize.discrete.width="  << fs.width ;

                auto frmsizes = fs.frameRates;
                cout << ",framsize.frameRates.size()="  << frmsizes.size()
                <<",frameRates=";
                for(auto fr: frmsizes)
                {
                    cout << ","  << fr;
                }
                cout << endl;
            }
        }
        cout << "============================================================" << endl;
    }
  }

    ....
    ....
    ....
}

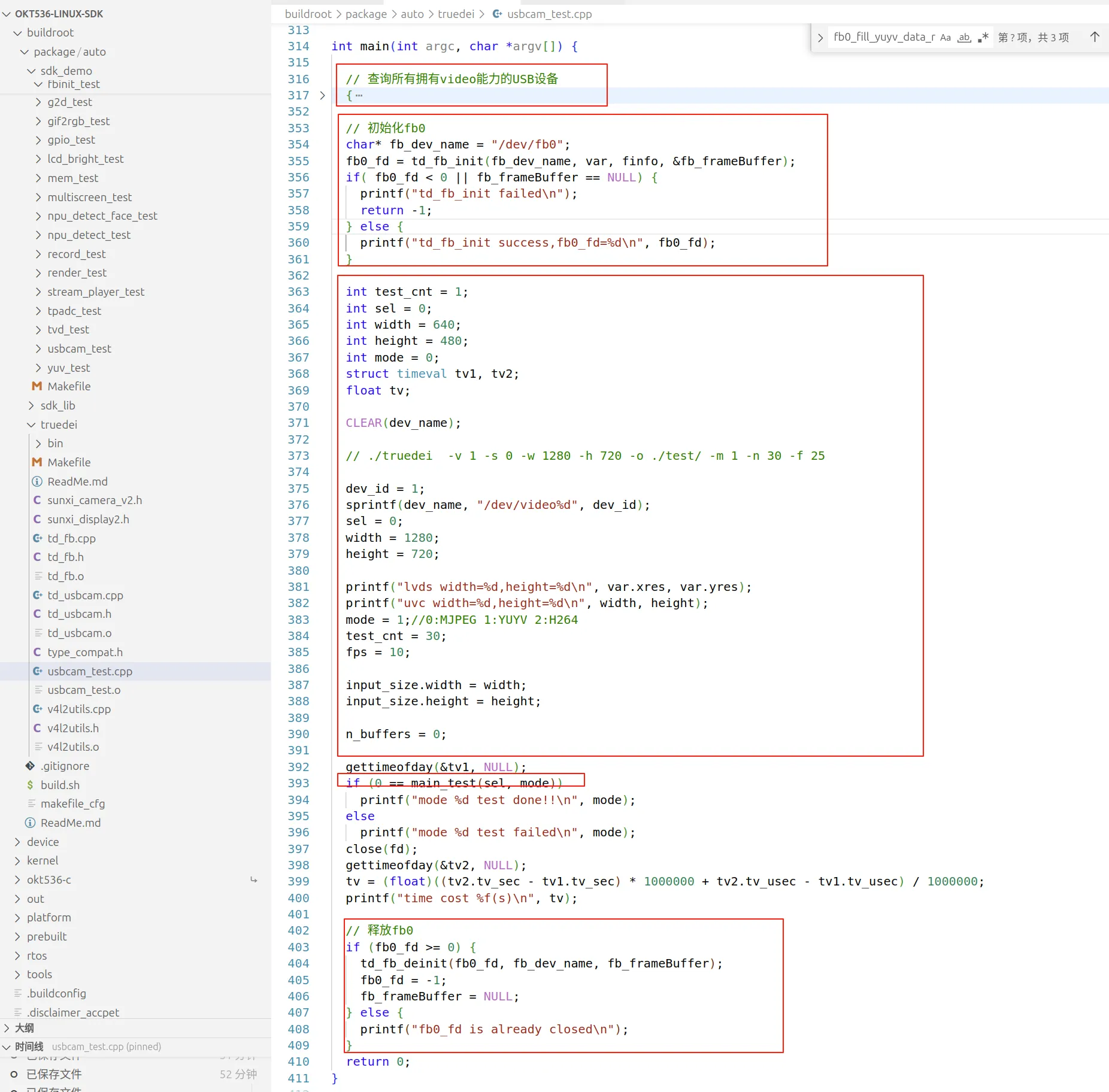

      main函数分为4大部分：

      1、查询UVC的参数，选择合适的参数进行初始化;

      2、初始化LVDS屏幕fd描述符,以及获取参数；

      3、获取数据&数据转换&渲染数据；

      4、释放数据；

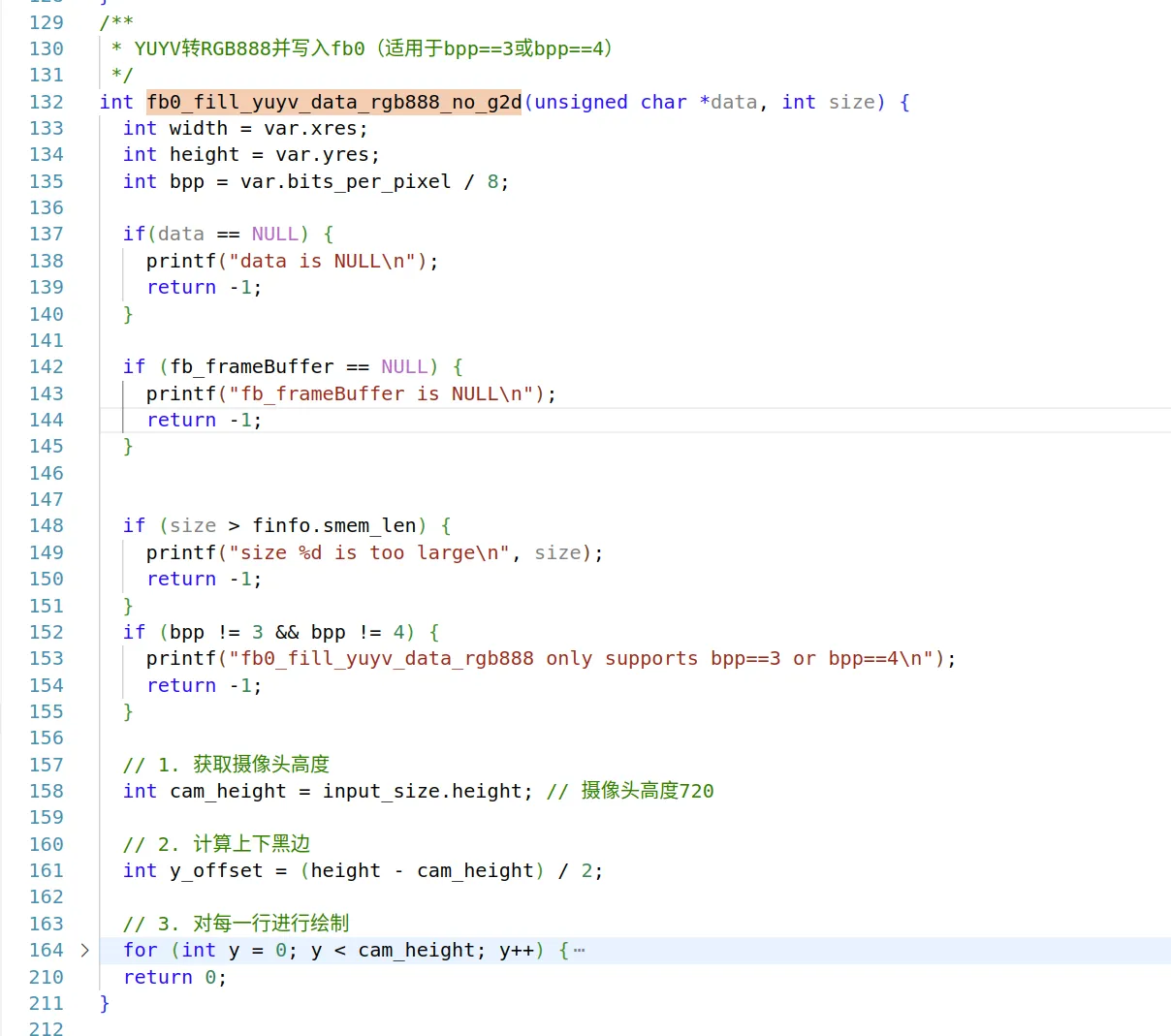

      比较核心的是转换&绘制图像数据：

      这里我还做了特殊处理，上下对齐黑边，因为分辨率不一致，不好看


      未使用硬件加速处理的时间：

      read_frame time cost 0.145181(s)
read_frame time cost 0.111765(s)
read_frame time cost 0.111757(s)

      效果还是可以的，后期再用硬件加速看看效果。

      代码已放在github：

      https://github.com/truedei/OK536N-C-LVDS-UVC
