（一）飞凌嵌入式OK536N-C开发板开箱及内容物

开箱

本次测评的飞凌嵌入式OK536N-C开发板为2GB+16GB单开发板套餐版本。淘宝Forlinx旗舰店售价1368.00元。
飞凌嵌入式OK536N-C开发板（2GB+16GB）单开发板套餐产品外包装为开盖牛皮纸箱。箱内共包含两层，首层飞凌嵌入式OK536N-C开发板本体，第二层为电源适配器、Type-C数据线等配件。
关于该开发板的相关技术资料可通过访问飞凌嵌入式官方百度网盘获取。（网盘地址：https://pan.baidu.com/s/1iLbDzsAbIAl-h9MsTEXQeQ）

内容物

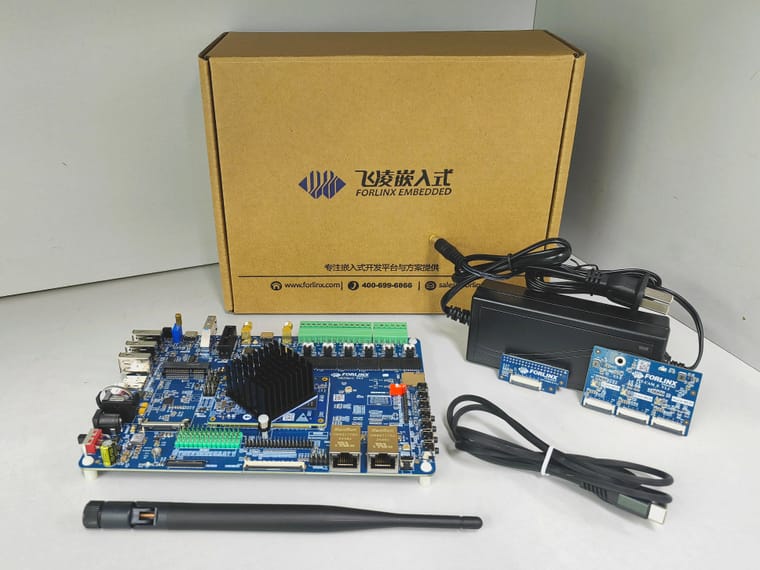

飞凌嵌入式OK536N-C开发板（2GB+16GB）单开发板套餐所有内容物包含：
开发板主体 *1
电源适配器 *1
Type-C数据线 *1
WiFi胶棒天线 *1
FIT CAM_E转接板 *1
FIT LMIPI-II转接板 *1
M2.5螺丝及六角尼龙柱 *4
其他宣传纸品 若干

飞凌嵌入式OK536N-C开发板简介

飞凌嵌入式OK536N-C开发板采用核心板+底板的结构形式，基于全志T536处理器设计开发，T536主频 1.6GHz,集成四核 Cortex A55、64 位玄铁 E907 RISC V MCU，提供高效的计算能力；T536 支持 2tops NPU、安全启动、国密算法 IP、全通路ECC、AMP、Linux RT 等；T536 还具备广泛的连接接口：USB、SDIO、UART、SPl、CAN、Ethernet、ADC、LocalBus 等一应俱全。

（以上内容取自飞凌嵌入式官方语雀，地址：https://forlinx-book.yuque.com/pxh4d1/ok536/6cb9e0007253717c8d47f7e29647e47d）

（二）飞凌嵌入式OK536N-C开发板系统烧录及启动

系统烧录

考虑到使用方便的情况，本次针对飞凌嵌入式OK536N-C开发板的烧录过程使用TF卡。操作过程参考飞凌嵌入式官方语雀，地址：https://forlinx-book.yuque.com/pxh4d1/ok536/6cb9e0007253717c8d47f7e29647e47d。

制作TF烧写卡

1.打开OK536x-C_Linux5.10.198+Qt5.15.8_用户资料_R1\3-工具\PhoenixCard_V4.1.9.zip并运行。

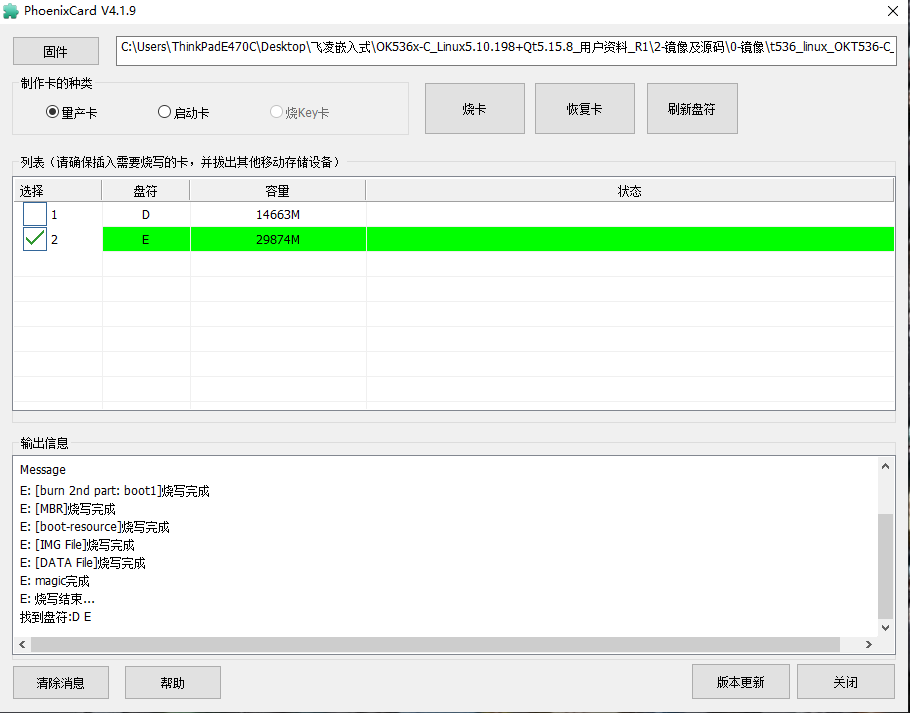

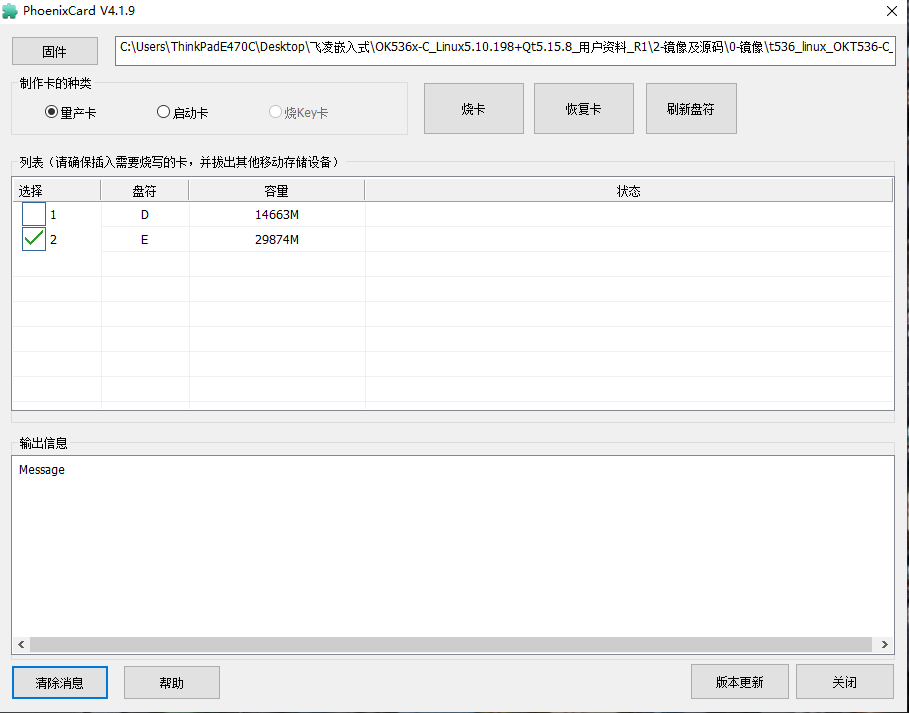

2.固件处选择OK536x-C_Linux5.10.198+Qt5.15.8_用户资料_R1\2-镜像及源码\0-镜像\t536_linux_OKT536-C_uart0.img，卡片种类选择量产卡，列表选择对应FT卡。点击烧卡等待出现“烧录结束”即为完成烧录。

TF卡烧写至开发板

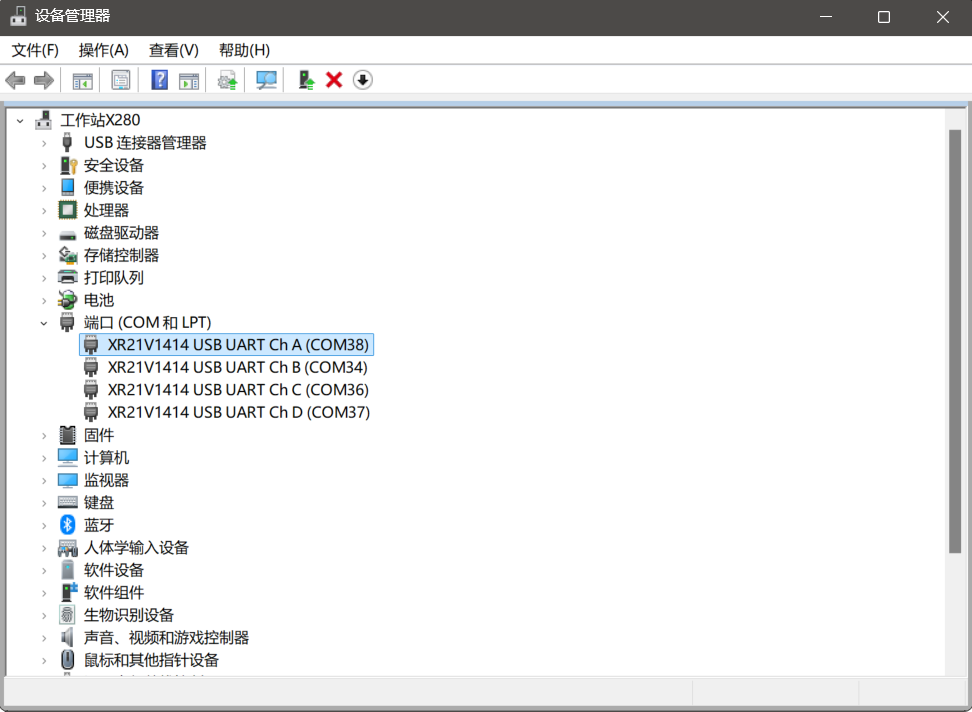

1.将TF卡插入开发板中，使用Type-C线连接开发板至电脑。在设备管理器中查找开发板所对应的COM口。

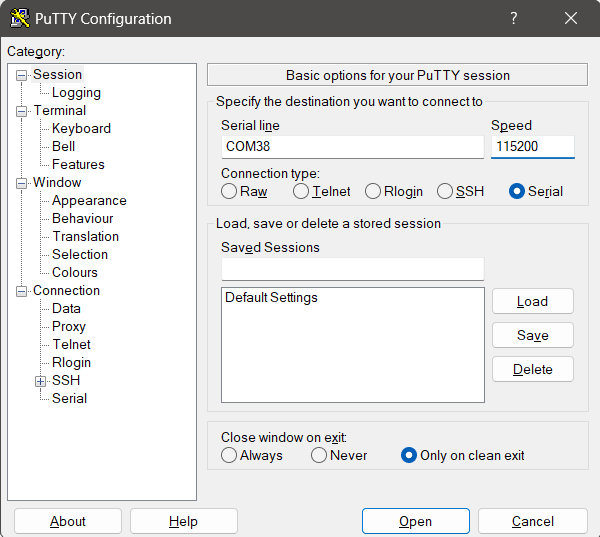

2.打开OK536x-C_Linux5.10.198+Qt5.15.8_用户资料_R1\3-工具\putty-64-bit_x86.exe并设置，serial line设置为开发板对应的COM口，波特率115200。

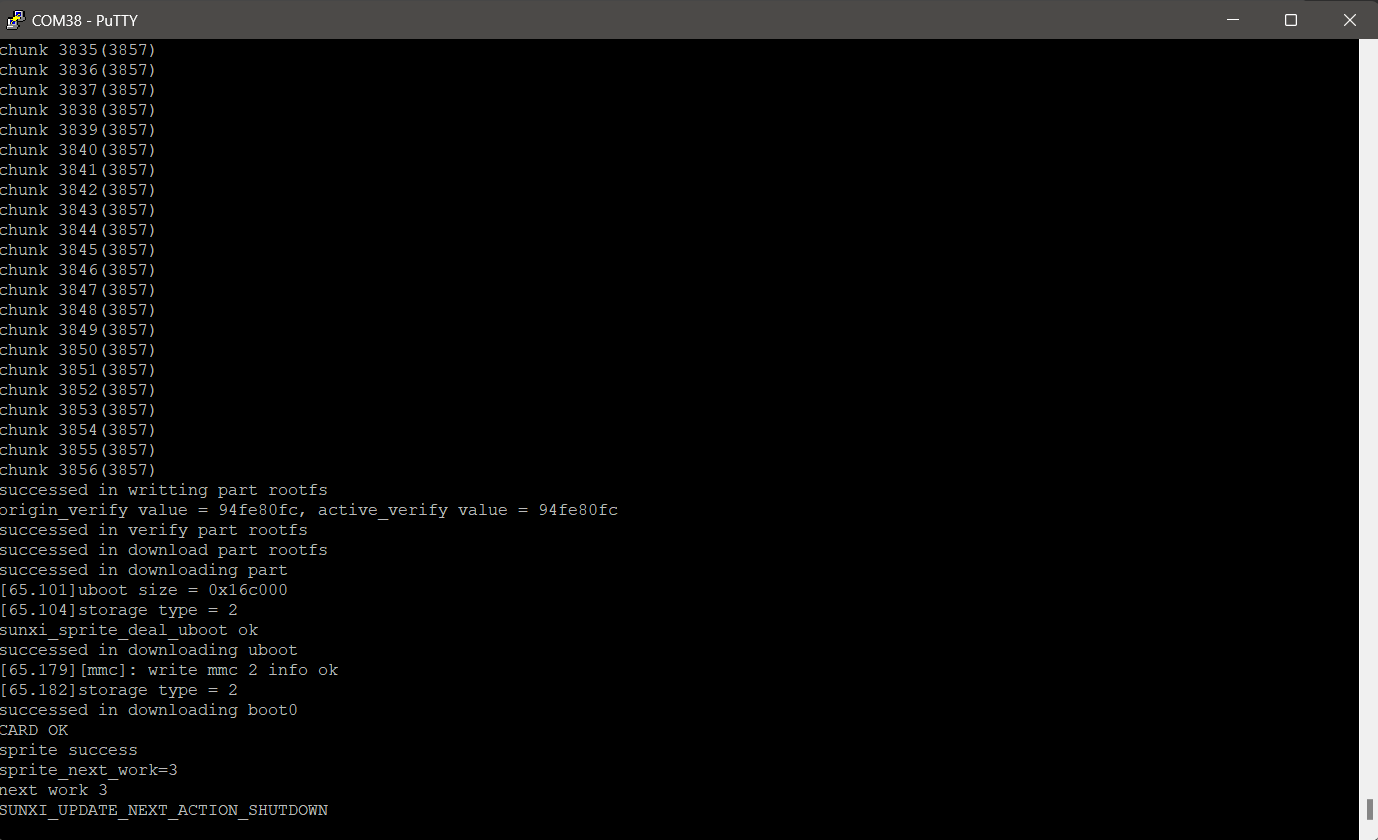

3.出现下述内容即为烧录成功。

启动

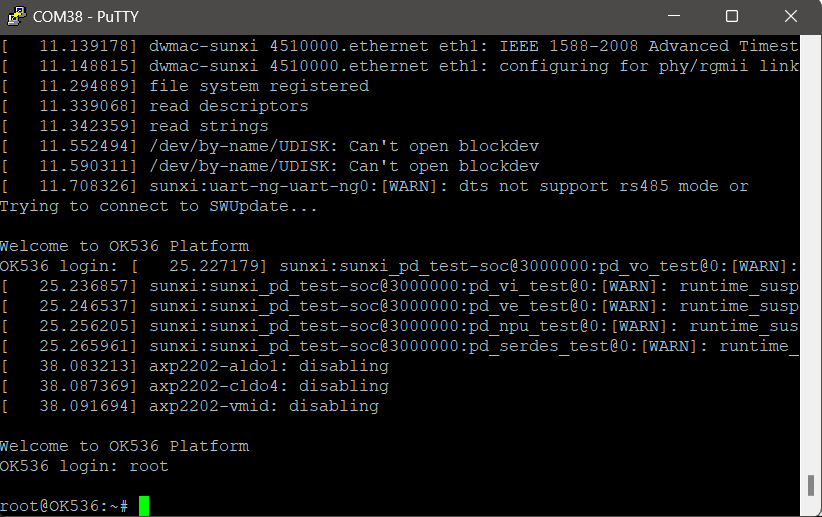

1.重新启动开发板，输入用户名root，如下图所示即为启动成功。

（三）网络配置

输入下述命令：fltest_wifi.sh -i wlan0 -s WiFiSSID -p Password
其中，WiFiSSID为自己的WiFi用户名，Password为自己的WiFi密码。

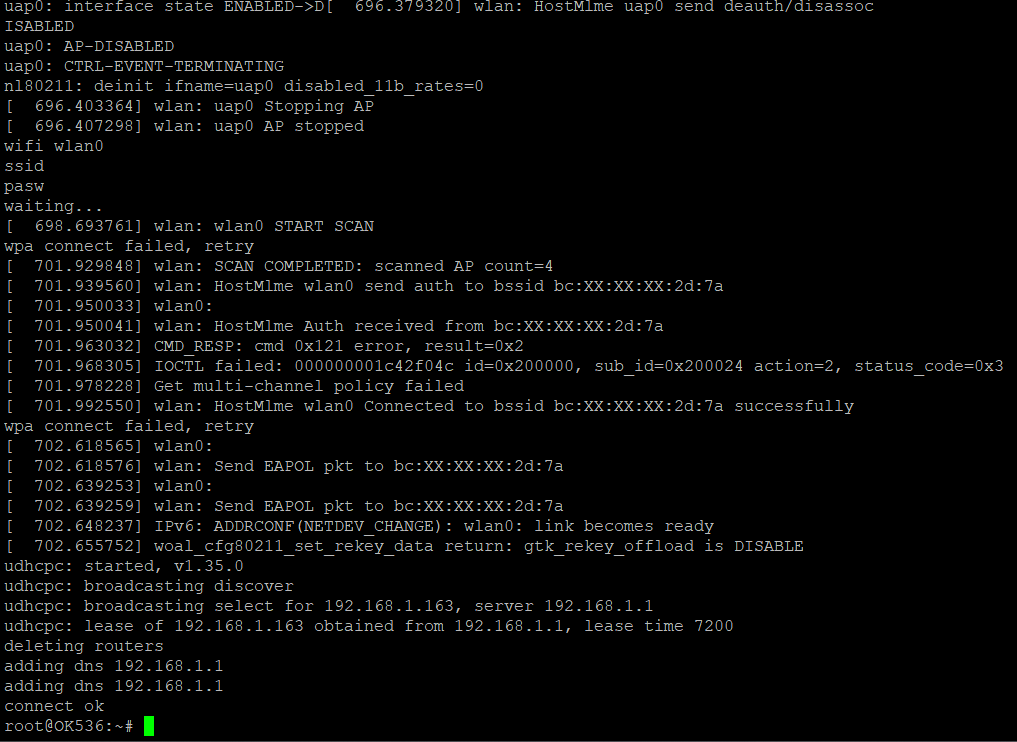

如下图所示即为连接成功。
